相信大家可能都知道，在一些新產品的開發過程中，有時候難免會涉及到逆向設計的使用。采用逆向設計的方法所得到的產品模型，因?yàn)橛袑?shí)際的模型參與各種試驗，得到的結果相對于概念化推算和電腦虛擬模擬更接近真實，往往能更迅速找到產品的優異形態并且縮短產品開發周期。那么逆向設計的流程是怎樣的呢?下面至誠工業小編為您介紹：

　　逆向設計的流程：

　　產品樣件 →數據采集→ 數據處理CAD/CAE/CAM系統 → 模型重構 →制造系統→ 新產品。

　　下面我們主要針對數據采集、數據處理、模型重構三大關鍵環節，來重點講解一下：

　　1、數據采集

　　數據采集(樣件的表面數字化)是進行產品逆向設計的第一步。一般而言，數據采集有接觸式與非接觸式兩種測量方式。

　　接觸式測量根據測頭的不同，可分為觸發式和連續式。應用最廣泛的接觸式測量?jī)x器是20世紀60年代發展起來的高效精密的三坐標測量機，它是有很強柔性的大型測量設備。接觸式測量對物體的表面的顏色和光照沒有要求，因此物體邊界的測量相對精確。

　　非接觸式測量根據原理的不同，可以分為三角形法、結構光法、計算機視覺法、激光干涉法、激光衍射法、CT測量法、MR測量法、超聲波法和層析法 。通常使用非接觸式測量在采集實物模型的表面資料時，采集速度快，可形成“點云”資料。

　　2、數據處理

　　數據處理的結果將影響模型重構的質量。在此階段一般應進行數據預處理、數據分塊、數據光順、三角化、數據優化、多視拼合、噪聲濾波、拓?fù)浣?、特征提取等工作?/span>

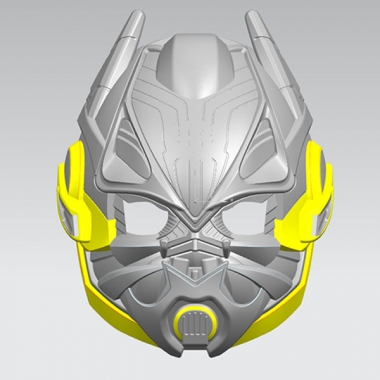

　　3、模型重構

　　模型的重構也就是通常所說的逆向造型過程，重構的方案目前主要有三種，每一種都有不同的適用場合：

　　1)以B-Spline或NURBS曲面為基礎的曲面構造法;

　　2)以三角Bezier曲面片為基礎的曲面構造法;

　　3)以多面體面片為基礎的曲面構造法。

　　以上所介紹的內容，就是逆向設計的流程。通過了解這些流程，可以有效幫助您更快、更好地制造出新產品。
